Предназначен для автоматической и механизированной сварки под слоем флюса, ручной дуговой сварки, наплавки и резки покрытыми электродами на постоянном токе, воздушно-дуговой пезки и строжки.
Выпрямитель является нерегулируемым источником питания и имеет жесткую вольт-амперную характеристику. Сварочный ток регулируют с помощью блока балластных реостатов ББР 1200 или РБ 302.

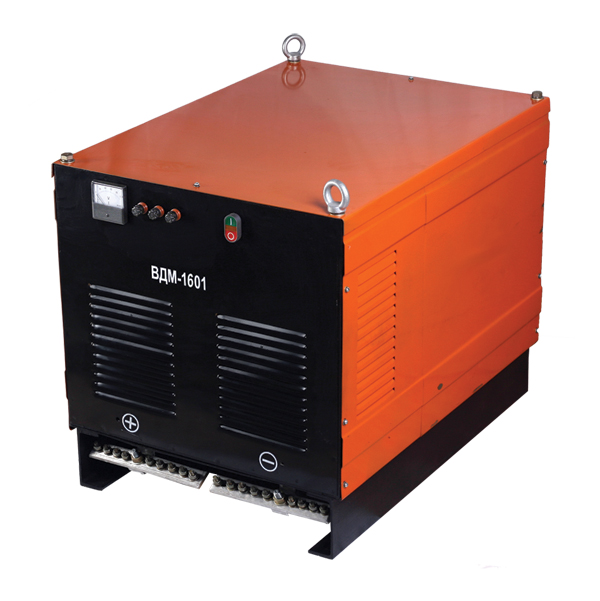

ВДМ-1601 состоит из мощного силового трансформатора и современного выпрямительного тиристорно-диодного модуля с улучшенной системой воздушного охлаждения.
ВДМ-1601 обеспечивает: удобное подключение сварочных постов при ручной дуговой сварке; возможность местного и дистанционного включения сварочного тока; высокую надежность и долговечность при эксплуатации.
Конструкция выпрямителя простая, в нем отсутствуют быстроизнашивающиеся электромагнитные контакторы
Технические характеристики «Многопостовой выпрямитель ВДМ-1601»
Параметр |
Значение |
|---|---|
Напряжение питающей сети, В |
3х380 |
Частота питающей сети, Гц |
50 |
Номинальный сварочный ток (ПН), А (%) |
1600 (100%) |
Количество постов при номинальных режимах, шт. |
9 |
Сварочный ток поста, A |
315 |
ПВ поста, % |
100 |
Пределы регулирования сварочного тока, А |
300-1600 |
Напряжение холостого хода, В, не более |
85 |
Потребляемая мощность, кВА, не более |
132 |
Диаметр электрода, мм |
5-10 |
Габаритные размеры, мм |
1160х690х1025 |
Масса, кг |
650 |
Прочее |
|
Комплектация |
сетевой провод |
