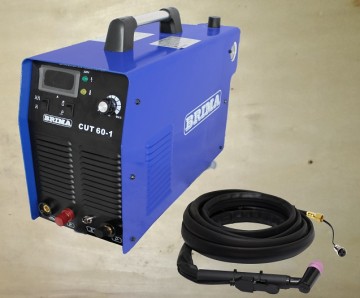

Аппарат CUT 60 предназначен для термической резки углеродистой стали, нержавеющей стали и цветных сплавов сжатой дугой с использованием воздушно плазменных горелок прямого включения. Аппарат изготовлен на основе IGBT-компонентов, что обеспечивает меньший нагрев силового блока и, как следствие, снижение размеров и веса (по сравнению с MOSFET-аппаратами) за счет уменьшения размеров радиаторов. Расходные материалы - сопла и катоды. Для работы потребуется компрессор с рабочим давлением 5-6 атм., номинальным расходом воздуха - не менее 200 л/мин, ресивером- не менее 50 л. и предназначенный для продолжительной работы. Для качественного реза и уменьшения расхода сопел и катодов необходим мощный масло-влагоотделитель.
Комплектность:
- Силовой блок
- Горелка плазменная SG55 (60А, 5 м)
- Зажим массы с кабелем и кабельным наконечником СКР-25 (KDP16)
- Редуктор воздушный
- Шланг воздушный (3 м)
Технические особенности:
- Способ зажигания дуги - контактный
- Без сетевого кабеля
- Длина кабеля массы – 2 м
- Размер резьбы для присоединения горелки - М16х1,5
- Типоразмер разъема для подключения кабеля массы – СКРП-25 (KDZ16)
Дополнительный функции:
- Цифровой индикатор тока резки
Технические характеристики «Инвертор плазменной резки Мастер CUT-60»
Параметр |
Значение |
|---|---|
Напряжение питания, В |
3х380±15% |
Частота сети, Гц |
50/60 |
Потребляемая мощность, кВА |
9,0 |
Напряжение холостого хода, В |
270 |
Диапазон рабочего тока, А |
10-60 |
Рабочее напряжение, В |
120 |
Период нагрузки, % |
60 |
Расход воздуха, л/мин |
170 |
Возбуждение дуги |
контактное |
Максимальная толщина резки, мм |
23 |
Комплект поставки |
полный еомплект |
Габаритные размеры (ДхШхВ), мм |
445х222х315 |
Вес, кг |
10,4 |
Производитель |
