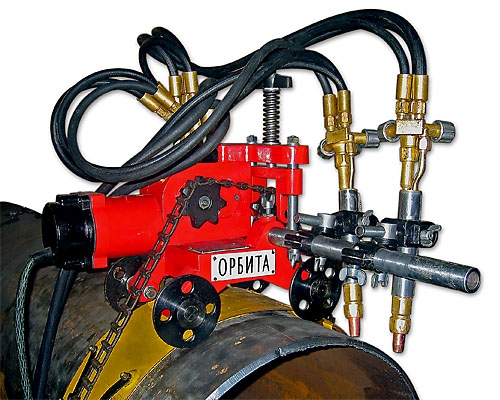

Переносная машина "Орбита-БМ" предназначена для ацетилено-кислородной или пропано-кислородной резки труб в полевых условиях при строительстве магистральных трубопроводов и в условиях промышленных предприятий.
Машина состоит из ходовой части, блока резки, блока питания, приводной цепи, копир-поясов, кабелей и рукавов.
Машина выполняет обрезку труб и резку кромок под сварку со скосом под углом 0-40 град. при температуре окружающей среды от -40 до + 40 град. С и относительной влажности воздуха до 90 %.
Комплект поставки: блок питания с кабелем; кислородный рукав - 10 м.; ацетиленовый рукав - 10 м; резак РМ-3 в сборе с рукавами, гильзой №1 и соплом №1(2 шт); сопла №2 (2 шт); приводная цепь; комплект поясов; запчасти.
Технические характеристики «Машина для резки труб ОРБИТА-БМ (электропривод)»
Параметр |
Значение |
|---|---|
Диаметры разрезаемых труб, мм |
520,720,820,1020,1220,1420 |
Толщина стенок, мм |
5-75 |
Количество резаков, шт |
2 |
Скорость перемещения резака, мм/мин |
100-1200 |
Несовпадение начала и конца реза, мм, не более |
1 |
Отклонение контура реза от плоскости, мм не более |
2 |
Наибольший расход кислорода, кбм/ч |
12 |
Наибольший расход природного газа, кбм/ч |
0,8 |
Наибольший расход пропан-бутана, кбм/ч |
0,4 |
Наибольший расход ацетилена, кбм/ч |
0,55 |
Рабочее давление кислорода, МПа |
1,2 |
Рабочее давление газа, МПа |
0,01-0,05 |
Напряжение питания,В |
блок питания, 220, машина, 24В |
Потребляемая мощность, Вт |
110 |
Габариты ходовой части с блоком резки, мм |
344х518х447 |
Масса комплекта, кг не более |
34 |
Назначение |
для резки труб, с электроприводом |
