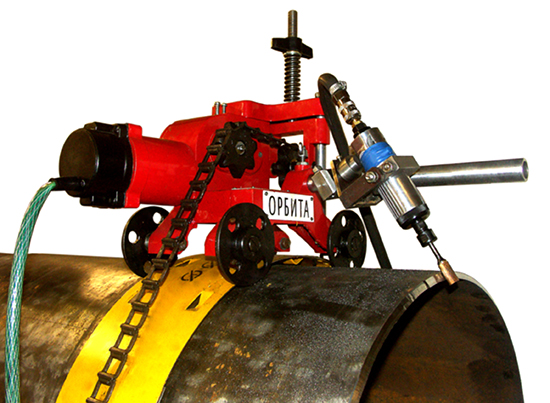

Малогабаритная переносная машина "Орбита-М" предназначена для ацетилено-кислородной или пропано-кислородной резки труб в полевых условиях при строительстве магистральных трубопроводов и в условиях промышленных предприятий.
Машина состоит из ходовой части, блока резки, блока питания, приводной цепи, копир-поясов, кабелей и рукавов.
Машина выполняет обрезку труб и резку кромок под сварку со скосом под углом 0-40 град. при температуре окружающей среды от -40 до + 40 град. С и относительной влажности воздуха до 90 %.
Комплектация: •Ходовая часть;
•Блок питания с кабелем;
•Пульт управления выносной;
•Блоки резки с коллектором;
•Цепь приводная крючковая ПК-30-600-165;
•Комплект опор (бандаж) для резки труб диаметрами 530, 720, 820, 1020, 1220, 1420;
•Звено – замок;
•Рукав кислородный в сборе l = 10м;
•Рукав горючего газа в сборе l = 10м;
•Резак РМ-3РП с гильзой № 1П и соплом № 1П;
•Сопло № 2П;
•Сопло № 3П.
Технические характеристики «Машина для резки труб Орбита-БМ (ручной привод)»
Параметр |
Значение |
|---|---|
Назначение |
Для автоматической резки труб по направляющим (бандаж) |
Диаметры разрезаемых труб по бандажам, мм |
530, 720, 820, 1020, 1220, 1420 |
Даметры разрезаемых труб без использования бандажа, мм |
220 |
Толщина стенок труб, мм |
5-75 |
Несовпадение начала и конца реза, мм, не более |
+/- 1 |
Диапазон скорости перемещения резаков, мм/мин |
100-1200 |
Напряжение питания источника, В |
220 |
Напряжение питания двигателя, В |
24 |
Потребляемая мощность, Вт, не более |
110 |
Количество резаков, шт |
2 |
Наибольший расход кислорода на 1 резак, куб/ч |
12 |
Наибольший расход ацетилена на 1 резак, куб/ч |
0,55 |
Наибольший расход пропана на 1 резак, куб/ч |
0,65 |
Габаритные размеры болка питания, мм |
260х200х180 |
Габаритные размеры ходовой части со штангой и резаками, мм |
370х560х270 |
Масса машины в комплекте, кг |
54 |
