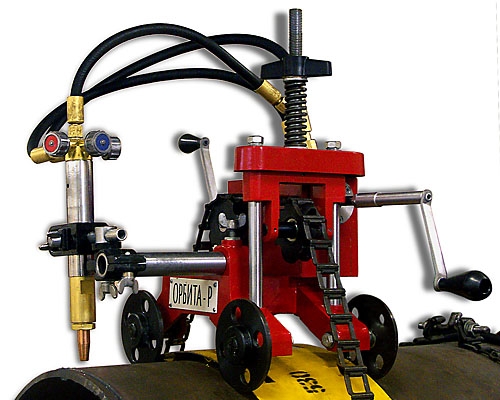

Переносная машина "Орбита Р" предназначена для ацетилено-кислородной или пропано-кислородной резки труб в полевых условиях при строительстве магистральных трубопроводов и в условиях промышленных предприятий.
Отличается от машины "Орбита РМ" увеличенным количеством поясов (направляющих для ходовой части), что позволяет использовать ее для резки большего ассортимента труб.
Машина состоит из ходовой части, блока резки, приводной цепи, копир-поясов, кабелей и рукавов.
Машина выполняет обрезку труб и резку кромок под сварку со скосом под углом 0-40 град. при температуре окружающей среды от -40 до + 40 град. С и относительной влажности воздуха до 90 %.
Комплект поставки: кислородный рукав - 10 м.; ацетиленовый рукав - 10 м; резак РМ-3 в сборе с рукавами, гильзой №1 и соплом №1(2 шт); сопла №2 (2 шт); приводная цепь; комплект поясов;
Технические характеристики «Машина для резки труб Орбита Р (пропан)»
Параметр |
Значение |
|---|---|
Назначение |
для резки труб (320-1420мм), ручной привод |
Комплект поясов для резки труб, мм |
320-1420 |
Толщина стенок труб, мм |
5-75 |
Количество резаков, шт |
1 |
Привод |
ручной |
Несовпадение начала и конца реза, мм, не более |
1 |
Отклонение контура реза от плоскости, мм, не более |
1-2 |
Максимальный расход кислорода на 1 резак, кбм/ч |
12 |
Максимальный расход ацетилена на 1 резак, кбм/ч |
0,4 |
Максимальный расход пропана на 1 резак, кбм/ч |
0,55 |
Рабочее давление кислорода, МПа |
1,2 |
Рабочее давление ацетилена, МПа |
0,01-0,05 |
Рабочее давление пропана, МПа |
0,01-0,045 |
Габаритные размеры, мм |
620х360х480 |
Масса машины в комплекте, кг |
34 |
