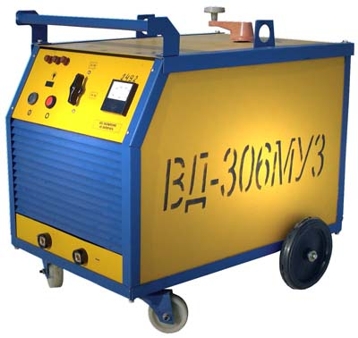

Выпрямитель ВД-306М служит для питания одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током.
Выпрямитель имеет плавное механическое регулирование сварочного тока путём перемещения катушек при вращении рукоятки ходового винта. Обмотки трансформатора выполнены из медного провода и заключены в надёжные изоляционные обоймы.
Выпрямитель оснащен автоматической защитой от нарушения вентиляции и опасных перегрузок.
Для контроля режима сварки выпрямитель оснащен амперметром.
Выпрямитель аттестован по основным сварочным свойствам согласно ГОСТ 25616: начальному зажиганию, стабильности процесса горения, эластичности дуги, качеству формирования шва, разбрызгиванию металла и соответствует требованиям ГОСТ 13821 «Выпрямители однопостовые с падающими внешними характеристиками для дуговой сварки. Общие технические условия», а также всем требованиям безопасности.
Температура эксплуатации от -40 до +400С.
Технические характеристики «Сварочный выпрямитель ВД-306М (медь)»
Параметр |
Значение |
|---|---|
Напряжение питающей сети, В |
3х380 |
Частота питающей сети, Гц |
50 |
Номинальный сварочный ток, А |
315 |
ПВ, % |
60 |
Пределы регулирования сварочного тока, А |
70-315 |
Количество ступеней регулирования тока |
плавно |
Номинальное рабочее напряжение, В |
32,6 |
Напряжение холостого хода, В, не более |
60-95 |
Потребляемая мощность, кВА, не более |
28 |
Диаметр электрода, мм |
2-8 |
Габаритные размеры, мм |
810х640х755 |
Масса, кг |
140 |
Прочее |
вентилятор, амперметр |
Комплектация |
без св. кабелей |
