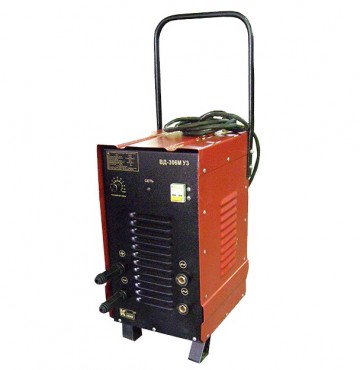

Сварочный выпрямитель типа ВД-306С1 предназначен для ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе.. Модель выпускается в двух версиях –исполнение 1 и исполнение 2, которые отличаются наличием колес и приборов на лицевой панели. Выпускается также версия ВД-306, максимально приближенная к традиционной модели.
Отличия ВД-306 и ВД-306С1 заключается в весе (175 кг), габаритных размерах (805х515х715 мм) и меньшем рабочем токе при ручной дуговой сварке (35А).
Регулирование сварочного тока осуществляется механическим перемещением обмоток трансформатора с указанием сварочного тока по шкале на лицевой панели.
Выпрямитель ВД-306С1 (ВД-306) рекомендуется для применения в условиях цехов промышленных предприятий.
Выпрямитель имеет следующие основные технические решения:
Плавная регулировка сварочного тока в пределах двух ступеней переключения
Защита от тепловой перегрузки
Класс изоляции Н
Быстроразъемные, безопасные токовые разъемы
Принудительное охлаждение
Технические характеристики «Сварочный выпрямитель ВД-306С1»
Параметр |
Значение |
|---|---|
Напряжение питающей сети, В |
3х380 |
Частота питающей сети, Гц |
50 |
Номинальный сварочный ток, А |
315А(60%); 245(100%) |
ПВ, % |
60(315А);100(245А). |
Пределы регулирования сварочного тока, А |
80-320 |
Количество ступеней регулирования тока |
80-160А; 150-320А. |
Номинальное рабочее напряжение, В |
32 |
Наряжение ХХ, В, не более |
75 |
Потребляемая мощность, кВА, не более |
24 |
Диаметр электрода, мм |
3-6 |
Габаритные размеры, мм |
70х610х640 |
Масса, кг |
127 |
Прочее |
|
Комплектация |
без проводов |
Напряжение холостого хода, В, не более |
|
Производитель |
